FlowMarkt

User Guide

Nach Start der Anwendung und einer kurzen Wartezeit muss zuerst ein Datensatz geladen werden. Über File -> open erfolgt zuerst eine Abfrage der maximal gewünschten Auflösung, da ein genaues Abtasten enorme Wartezeiten nach sich ziehen kann. Nach Laden des Datensatzes (man beachte, dass nur die beiden Datensätze Hurricane und Block getestet wurden) und Verstreichen einer gewissen Zeit müssen noch die gewünschten Einstellungen vorgenommen werden.

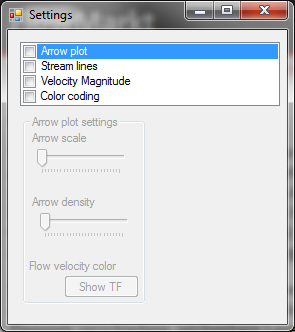

Direkt nach Laden des Datensatzes müssen die Einstellungen unter View -> Settings aufgerufen werden. Der erscheinende Dialog zeigt einen Checked-Listbox, deren Elemente verschiedene, zeichenbare Layer präsentieren. So werden von hinten nach Vorne Color Coding, Velocity magnitude, Stream lines und Arrow plot gezeichnet. Bei Markieren eines Elements sind seine Einstellungen abruf- und änderbar. Erst bei Aktivieren des Elements werden die Einstellungen freigegeben und der entsprechende Layer gezeichnet. Die layerspezifischen Einstellungsmöglichkeiten sind weitgehend selbsterklärend und werden on-the-fly im Hauptfenster angewandt. Bei manchen Einstellungen ist Geduld geboten, da eine Eingabe mehr oder weniger komplizierte Aufgaben zur erneuten Durchführung zur Folge hat.

Das Renderfenster bietet auch Interaktionsmöglichkeiten an. Das Klicken und Ziehen auf die Renderfläche führt zu einer Translation des Ergebnisses, das Drehen des Scrollrads zu einem Zoom.

Konfiguration von Transferfunktionen bleibt gleich wie bei der vorigen Abgabe: Doppelklick erstellt oder bearbeitet Punkt, Drag and Drop verschiebt einen Punkt (Horizontale stellt Betrag, Vertikale Alphawert dar) und über einen Rechtsklick kann man über das erscheinende Kontext-Menü den ausgewählten Punkt löschen.
