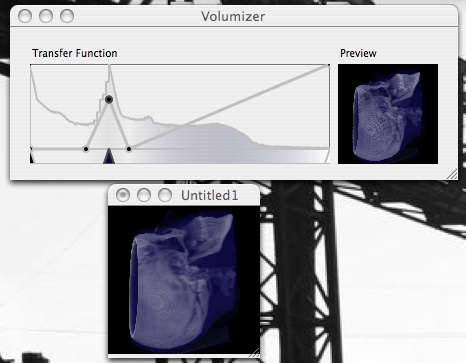

was ist eine transferfunktiondiese verbindet jeweis einen dichtewert auf eine bestimme farbe. eine farbe besteht aus einem rot, grün, blau und einem durchsichtigkeits wert. wenn wir einen datensatz laden, sehen wir eine kurve. diese kurve veranschaulicht wieoft verschiedene dichtewerte in dem datensatz auftreten. verändern der farbeim ganz unteren bereich der transferfunktion sieht man auf der ganz linke und rechten seite jeweils ein abgeschnittenes dreieck, das eine schwarz und das andere weiss. das heisst jetzt der wenigste dichtewert (z.b luft) wird schwarz eingefärbt und der dichteste (zb zähne) werden weiss eingefärbt. man kann jetzt beliebig viele farbpunkte dazufügen. dazu einfach in dem unteren bereich mindestens eine sekunde mit der maus hinklixen. jetzt sollte ein color-picker-panel aufgehen wo man die farbe einstellen kann. man kann den punkt nun auch per drag & drop herumziehen, und auch wieder löschen (mit rechst oder ctrl-click). verändern der durchsichtigkeit (opazität)das hier funktioniert genauso wie das verändern der farben, nur im obernen bereich der transferfunktion (dort, sofern ein datensatz geladen ist die kurve sichtbar ist). wenn man in den unteren bereich kommt, dann kommt es vor, dass die punkte zu hüpfen beginnen. das ist ganz normal, da diese werte logarithmisch dargestellt werden (und bei logarithmus und nur 255 verschiedenen dichtewerten kommt es im unteren bereich leider zu grösseren distanzen zwischen den verschiedenen werten).
|
