INFOVIS 2003 - Multiple View and Multiform Visualization

INFOVIS 2003 - Multiple View and Multiform Visualization - Johnathan C. Roberts

Multiform - Multiple

Johnathan Roberts unterscheidet zwei Arten von Möglichkeiten verschiedene Ansichten auf die Daten zu generieren.

Multiple View

Von Multiple Views wird gesprochen wenn man verschieden Ansichten in Verschiedenen Fenstern generiert. Dabei werden allerdings die gleichen Methoden und Alogrithmen um die verschiedenen Ansichten zu generieren verwendet.

Multiform Visualization

Bei Multiform Visualization handelt es sich um verschiedenen Ansichten die mit Hilfe von unterschiedlichen Algorithmen und Methoden erstellt werden. Somit können verschiedene Visualizierungstechniken auf den gleichen (gefilterten) Datensatz angewendet werden und man kann Vorteile von gewissen Techniken auf einmal Ausnützen.

Reference Modell

Das Reference Modell beschreibt den ganze Vorgang einer Informations Visualisierung. Auf dem ersten Level werden die Daten strukturiert, sortiert und gefiltert.
In Level zwei wird eine Darstellung bzw. Zuordnung von Daten zu einer Darstellung gefunden.
Der letzte Schritt ist das Anzeigen der Visualisierung

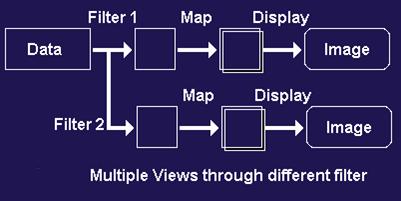

Filter Level

Durch verschiedenes Filtering kann man (laut Roberts) sowohl Multiple Views als auch Mulitform Visualizations erzeugen. D. h. wird das Filteringe geändert, kann man sowohl mit den selben Algorithmen und Techniken zwei oder mehrere verschiedene Ansichten erzeugen, aber auch verschiedene Techniken verwenden und somit verschiedene Visualisierungen erzeugen.

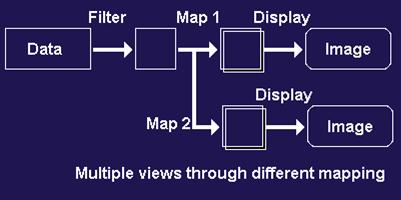

Mapping Level

Auf den Mapping Level kann man ein anderes Mapping der Daten auf eine Technik treffen und somit eine neue (Multiform) Visualisierung erzeugen. (In unserer Umsetzung wird dies die grösste Aufgabe!)

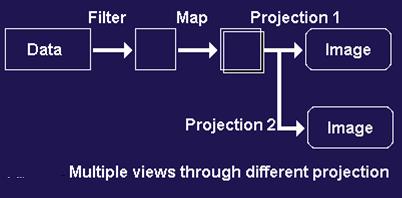

Display Level

Ab dem Display Level kann man nur noch Multiple Views erzeugen, da die Daten und das Mapping schon getroffen wurde. Hier kann nur noch an der Anzeige geschraubt werden um andere Ansichten zu generieren.
