VisLU 2 Dokumentation

Download-Link zur Applikation (Datensätze müssen zusätzlich ins dat-Verzeichnis kopiert werden): DOWNLOAD


Das Programm stellt 2D-Strömungsdaten und zusätzliche Skalarwerte (Temperatur, Druck, ...) dar.

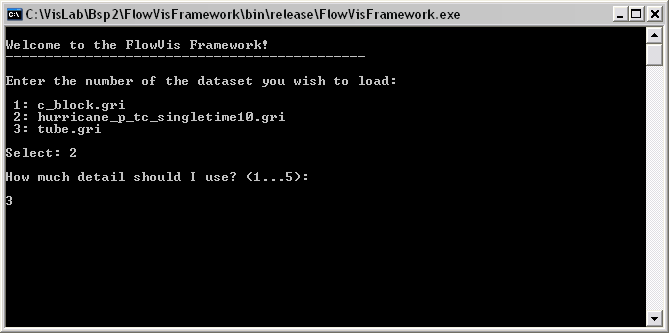

Beim Programmstart wird eine Konsole angezeigt, die sämtliche Strömungsdatensätze im "dat"-Verzeichnis anzeigt und nummeriert. Durch Eingabe der Nummer und Bestätigung mit 'Enter' kann der Datensatz geladen werden. Weiters kann die Detailstufe ausgewählt werden, mit der die Texturen für die Skalarwerte generiert werden.



Nach der Bestätigung startet das Programm die Ladeprozedur und zeigt das Hauptfenster an.

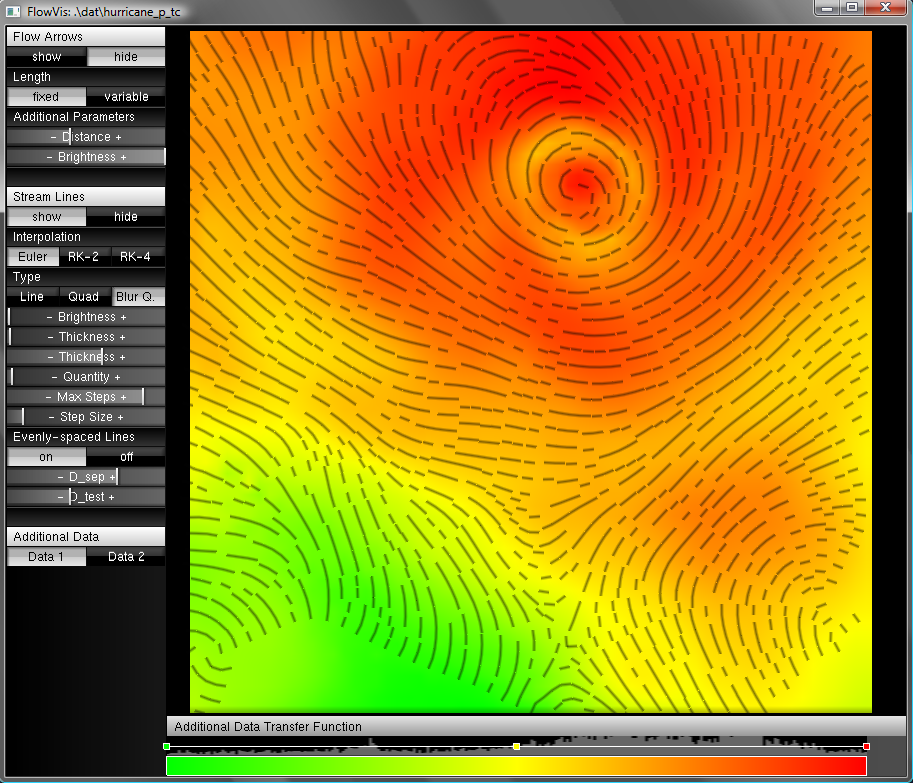

Links befinden sich die Einstellungen für das Aussehen der Visualisierung. Sie sind unterteilt in 3 Bereiche für Strömungspfeile, Strömungslinien und Zusatzdaten. Die beiden ersten können getrennt an- und ausgeschalten werden. Für die Zusatzwerte kann die Transferfunktion eingestellt werden. Dazu lassen sich auf der Geraden am unteren Fensterende Punkte hinzufügen, entfernen und verschieben. Klickt man mit der Maus auf einen Punkt und hält die Taste gedrückt, so erscheint ein Farbdialog, in dem man die Farbe des Punkts definieren kann. Alle Farb- und Punktkoordinateneinstellungen werden in Echtzeit umgesetzt.

Punkte können wie folgt verändert werden:
Linksklick auf Punkt: Punkt anwählen
Rechtsklick auf Punkt: Punkt löschen
Maus-Drag: Punkt verschieben.

Features:

• Variable Detailstufe für Hintergrundtexturen
• Strömungspfeile mit fixer oder variabler Länge, variabler Helligkeit und Anzahl
• Strömungslinien normal oder evenly-spaced, variables Aussehen, Interpolationstyp und Helligkeit
• Hintergrundtextur wählbar für 2 zusätzliche Skalarwerte mit in Echtzeit individuell einstellbarer Transferfunktion, inklusive Histogramm
• Selbstprogrammiertes openGL-GUI
