LU Visualisierung WS08 Domanski & Weber
Features
- Arrow plot

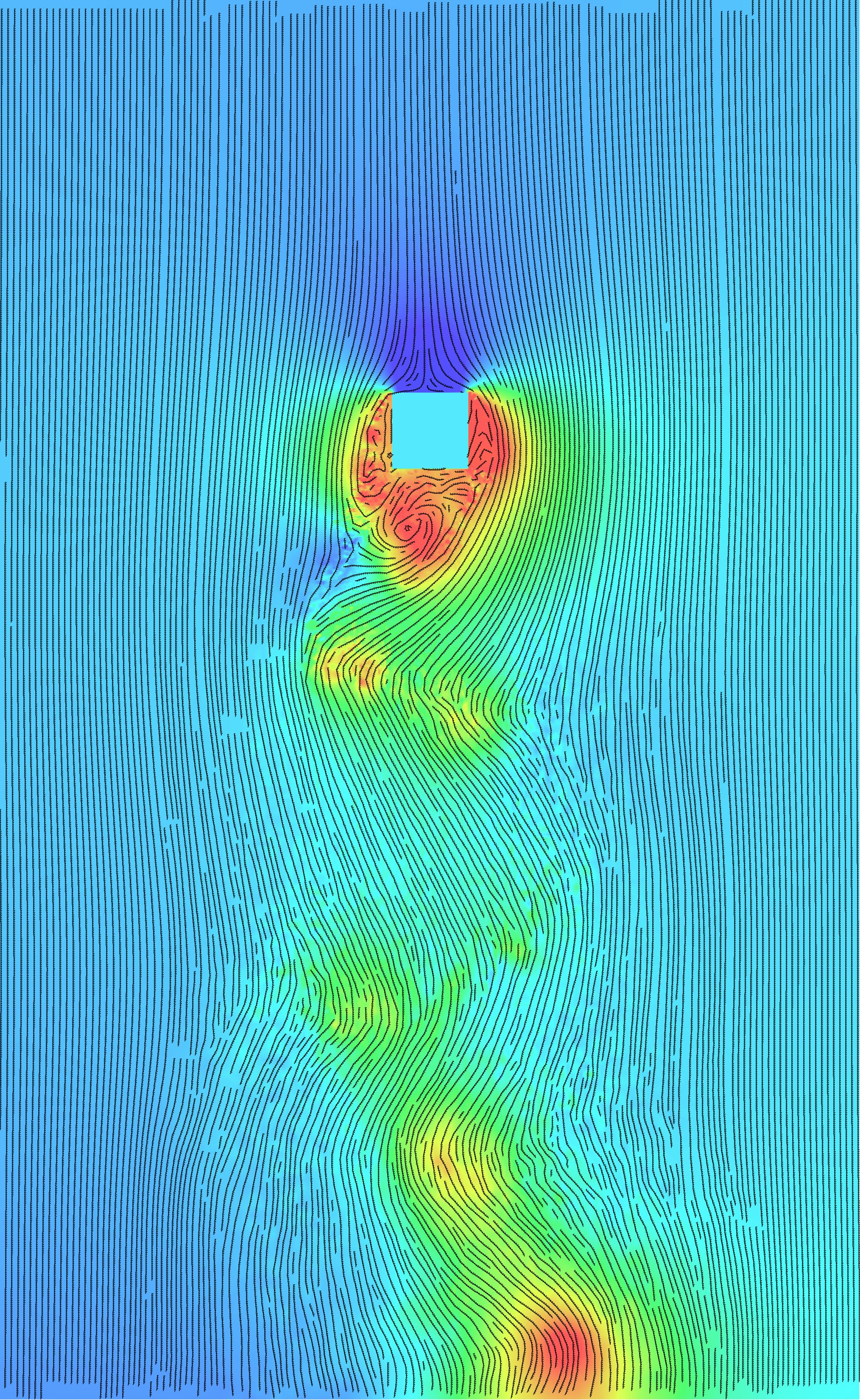

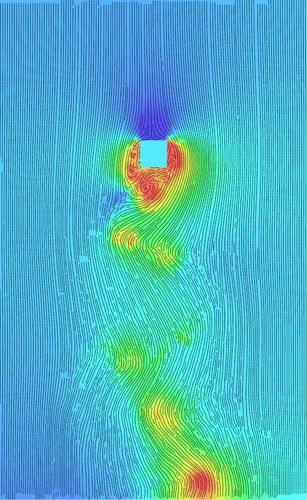

- Evenly spaced streamlines
- Einfärben mit Gradienten
- Runge Kutta Integration
User Interface
Menü
Datei
- Datensatz laden
- Screenshot machen
- Beenden
Renderfenster
Das Hauptfenster besteht aus einer
Menüleiste mit einem Unterpunkt. Hier kann man
Datensätze laden und Screenshots speichern.
Toolbar links

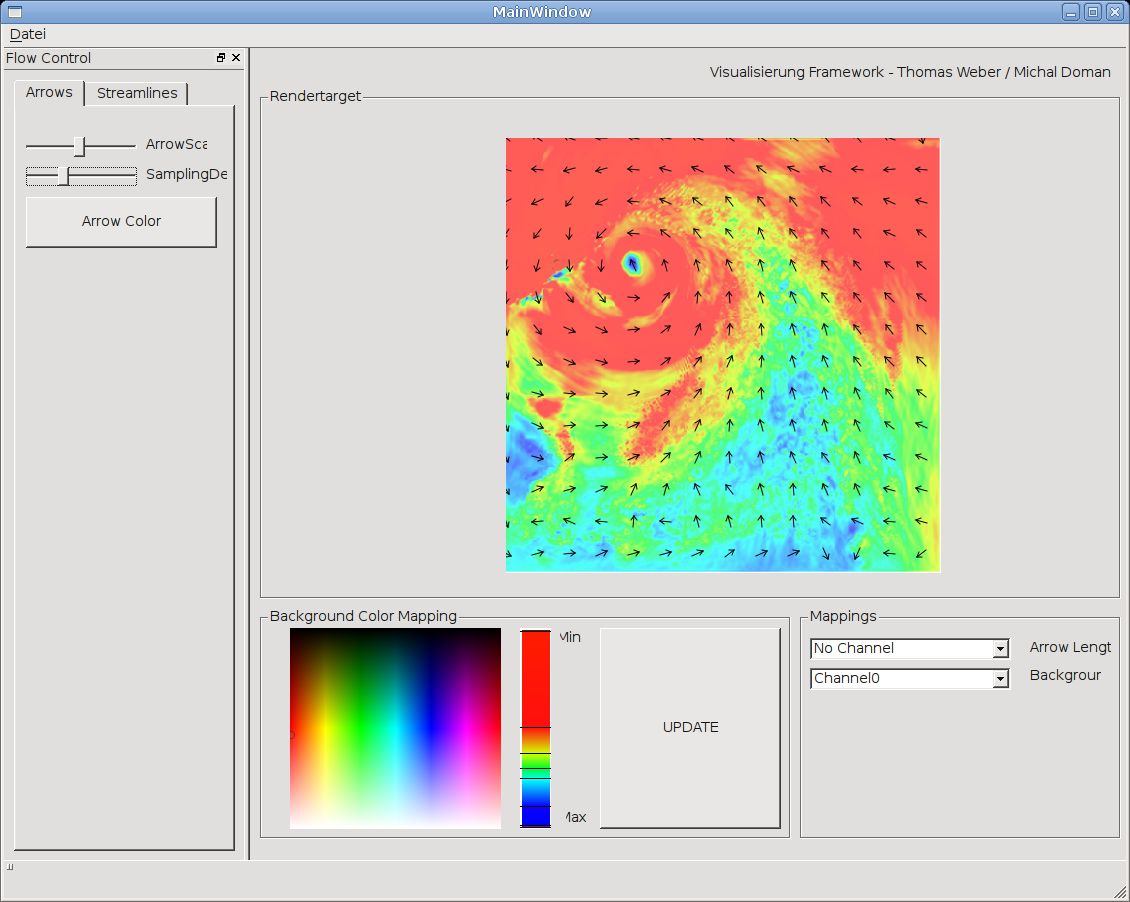

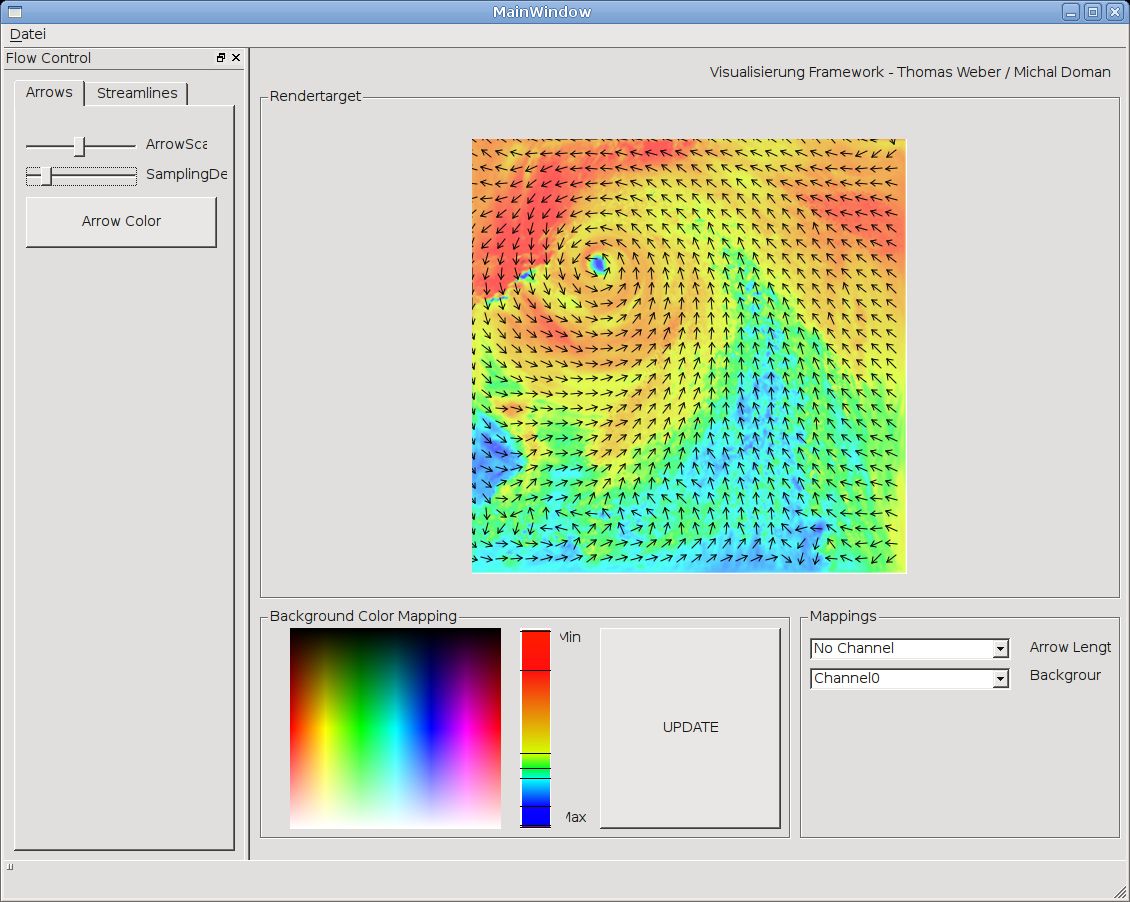

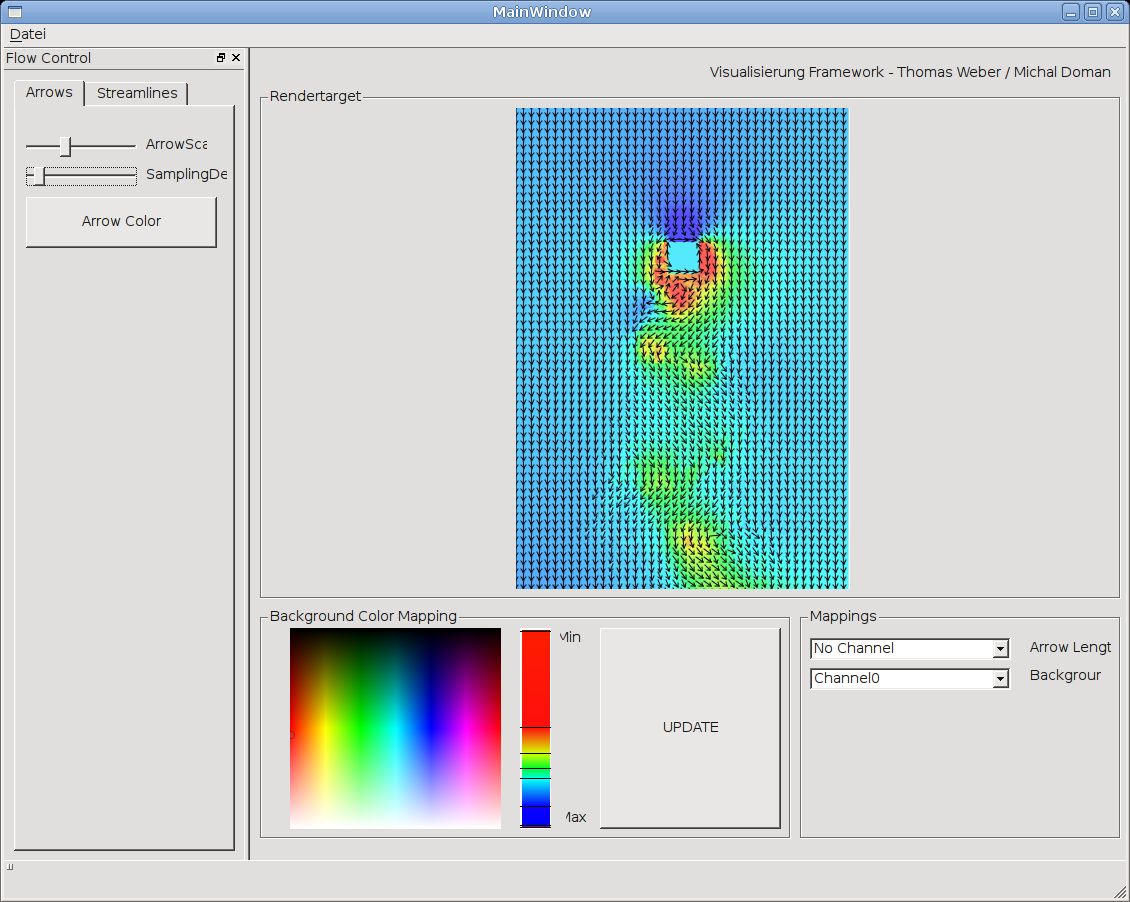

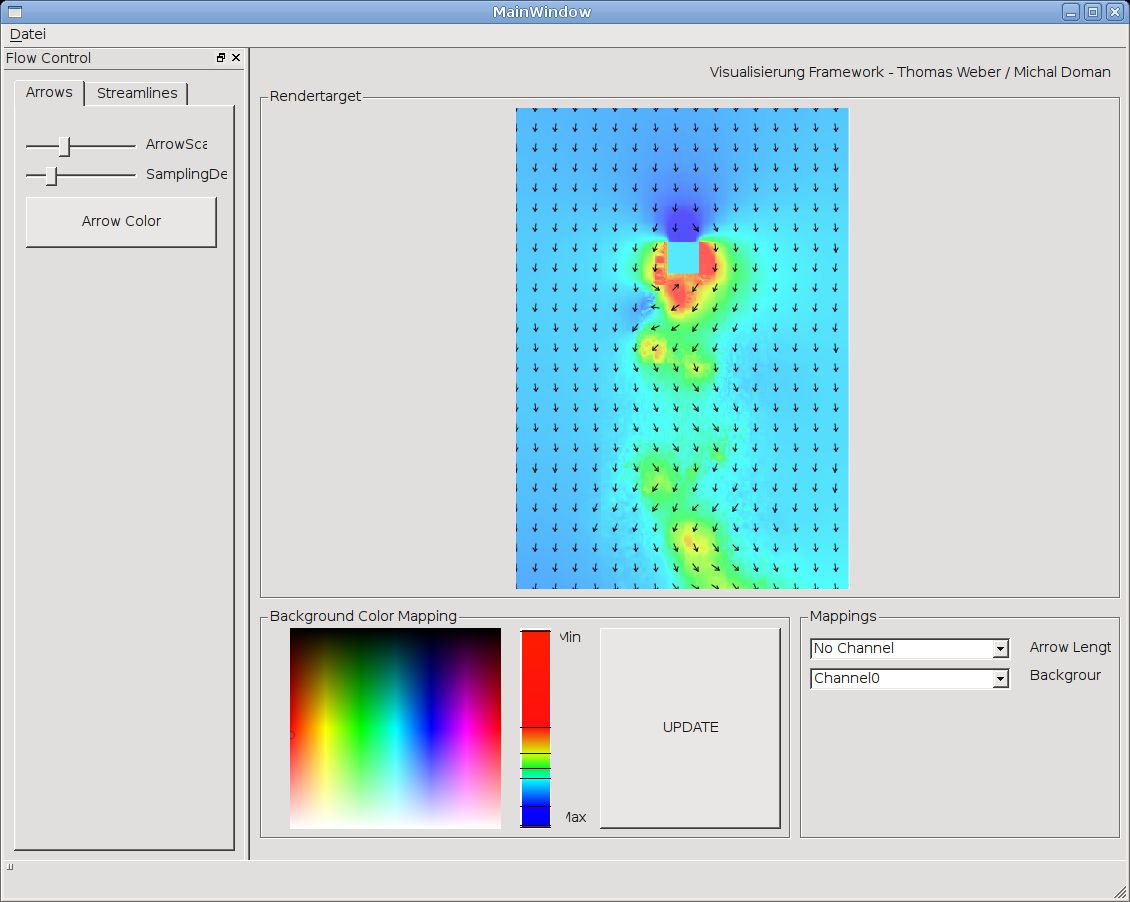

Die Toolbar unterstützt 2 Modi. Der
erste Modus ist für Arrow Plots verantwortlich. Hier kann man
mit den Slidern die Größe und den Abstand der einzelnen
Pfeile einstellen.

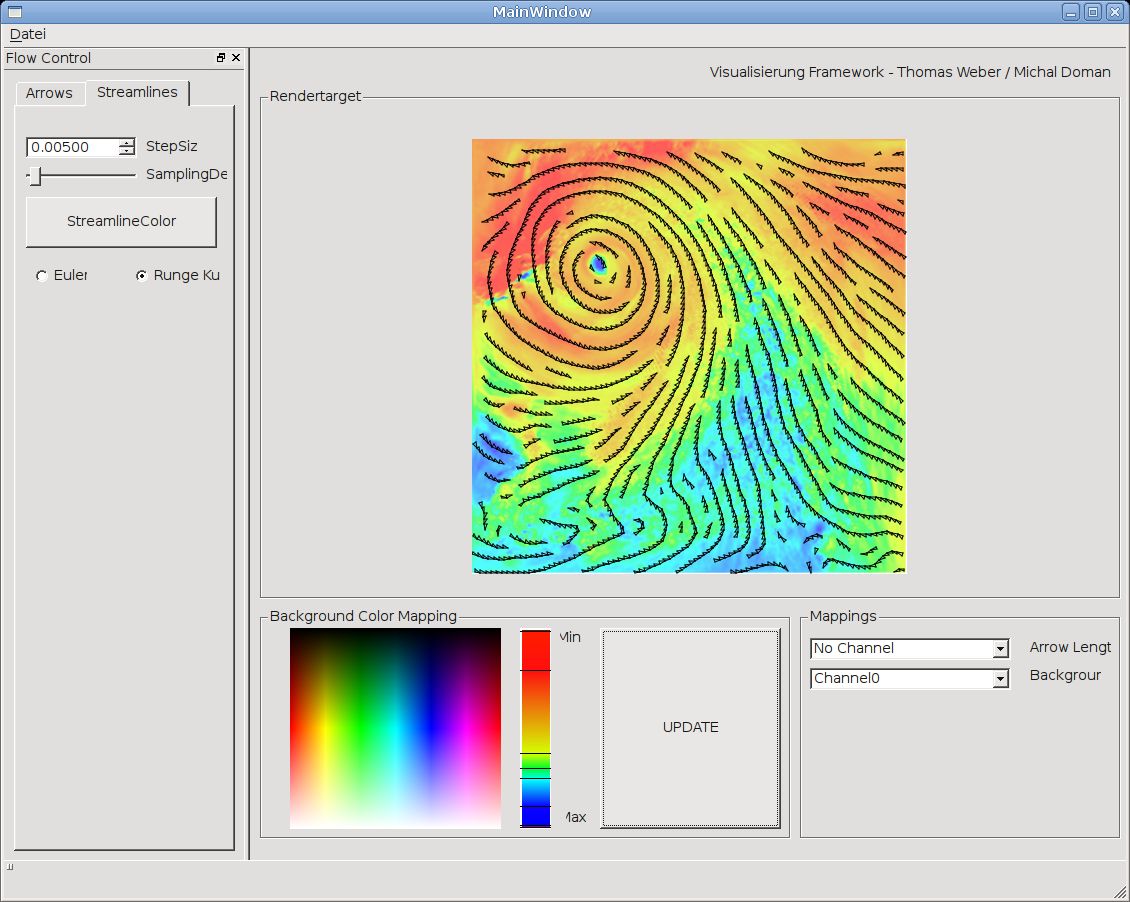

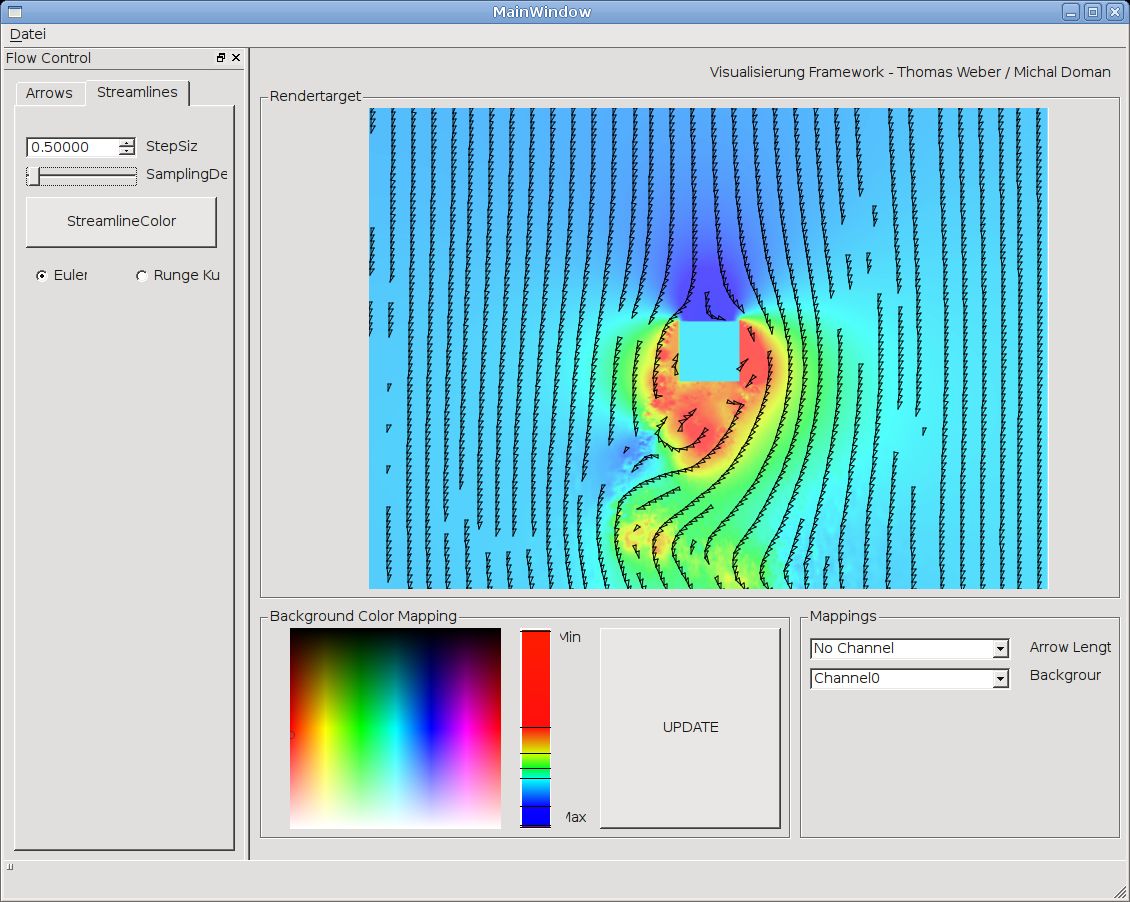

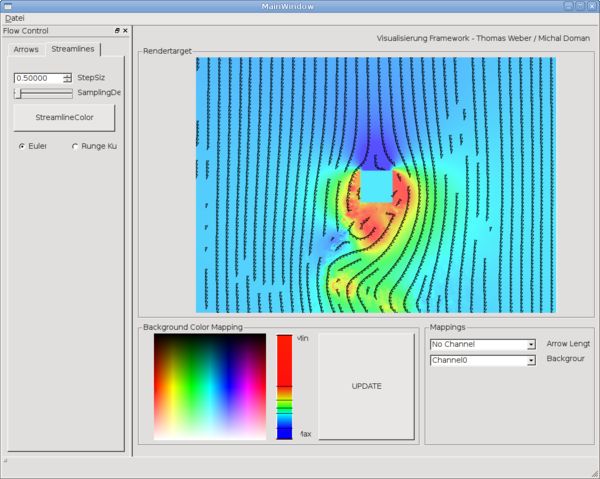

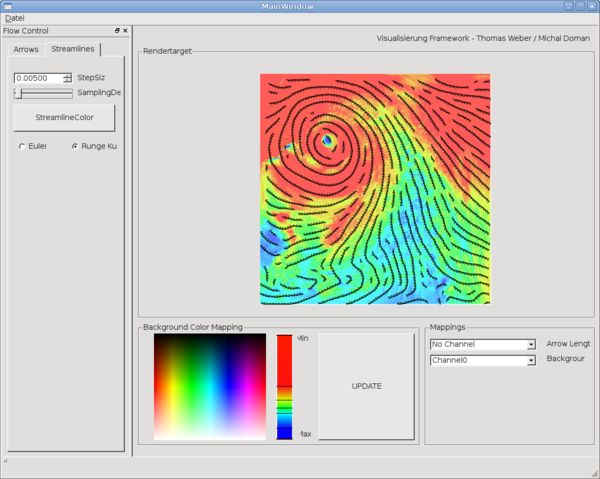

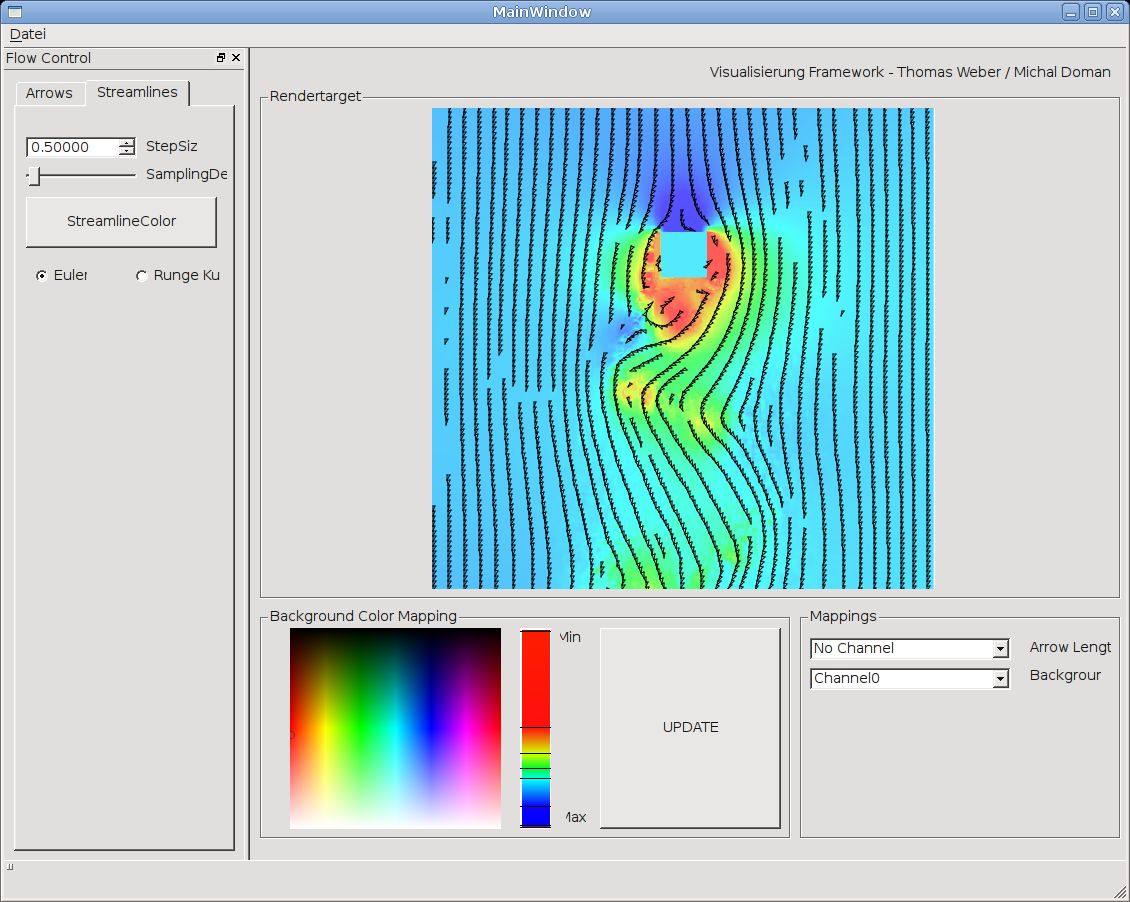

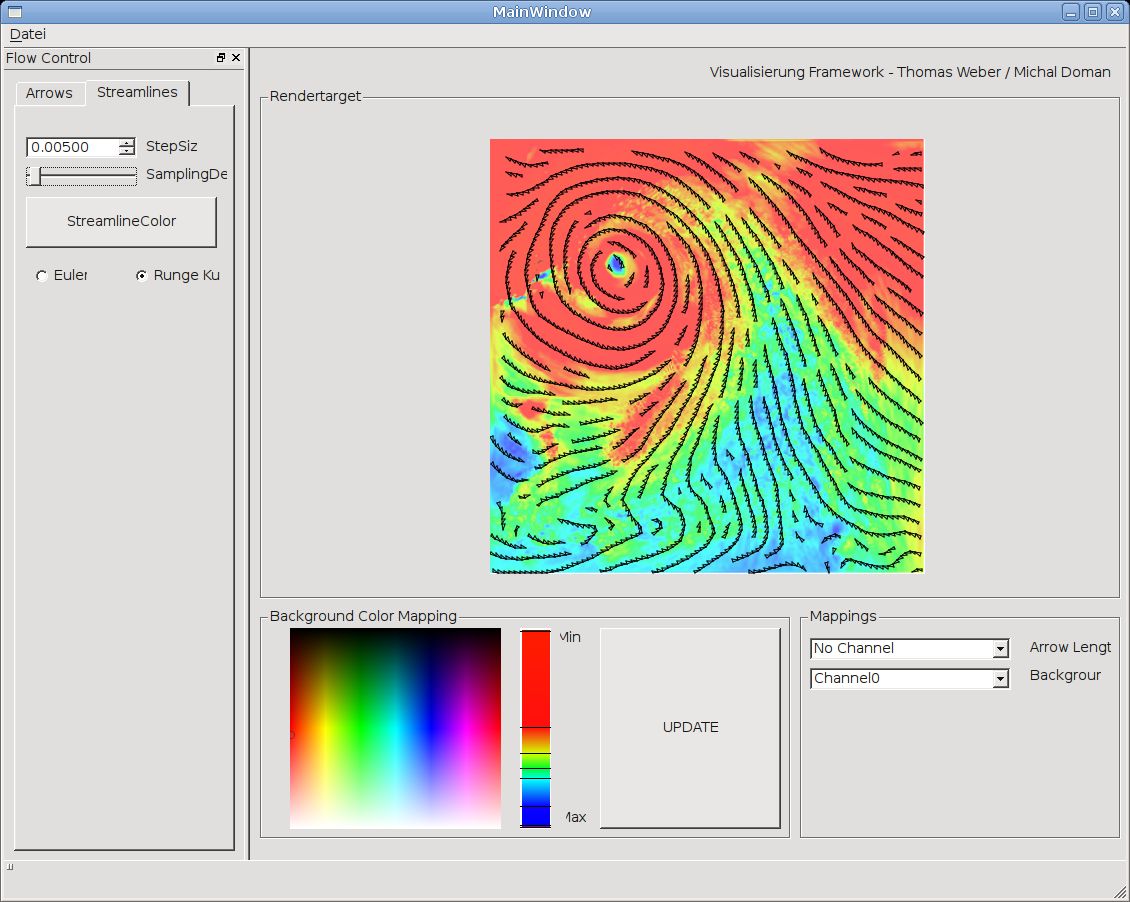

Der zweite Modus ist für das Streamline Rendering
verantwortlich. Hier kann man sich eine Integrationsart
(Runge-Kutta-, oder Euler- Integration) sowie die
Simulations-Stepsize und den Abstand zwischen den Einzelnen
Streamlines auswählen.
Renderfenster
Unabhängig vom Modus kann man den Datensatz im Renderfenster
mit der Maus verschieben und mit dem Mausrad hinein und hinaus
zoomen.
Farbleiste
Unter dem Renderfenster befindet sich die Farbleiste.
Hier kann man sich auf der rechten Seite einen Kanal für
auswählen, von dem die Werte als Farbe interpretiert werden.
Auf der linken Seite befindet sich dann ein Gradient Tool, mit dem
man dann eine Transferfunktion definieren kann.
Mit UPDATE kann man dann die Änderungen anwenden.
