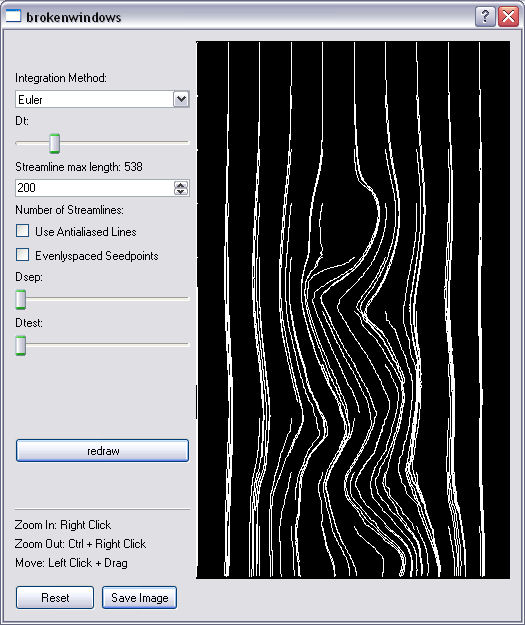

1. Integrationsmethode ändern
Standardmäßig ist eine EULER Integration 2-ter Ordnung gewählt. Zusätzlich ist auch eine RUNGE-KUTTA Integration auswälbar.
2. Wert von Dt ändern
Dt definiert die Schrittweite eines Integrationsschrittes. Große Werte erlauben eine schnelle aber ungenaue Berechnung der Streamlines, kleine Werte erhöhen die Genauigkeit.
3. Länge der Stream Lines ändern
Erlaubt es, die maximale Anzahl der Schritte zu definieren.
4. Antialising
Aktiviert Antialiasing beim Zeichnen der Streamlines.
5. Evenlyspaced Seed Points
Verteilt die Streamlines gleichmäßig über das Bild.
5. Dsep und Dtest ändern
Dsep definiert den Abstand von Seedpoints zueinander, wenn "Evenlyspaced Seed Points" aktiviert ist. Dtest gibt an, wie nahe sich Streamlines kommen dürfen (dieser Wert ist ein Prozentsatz von Dsep).
6. Bild speichern
Speichert das angezeigte Bild.
7. Reset Button
Setzt die Konfiguration auf die Default Werte zurück.
