Bernhard Pflugfelder , 0027467
Christopher Thurnher, 0125913
Übersicht
Dieses Programm dient zur visualisierung von Strömung anhand von Arrow-Plots und Streamlines.
Funktionalität
Laden
Durch klick auf den "Load" Button kann im darauf folgendem Dialogfenster ein Datensatz ausgewählt und geladen werden. Der Name des Datensatzes wird im Label neben dem Button angezeigt.
Rendering Mode
Arrow
Hier können die Eigenschaften des Arrow-Plots eingestellt werden. Der Arrow Count beschreibt die Anzahl der Arrows entlang der X- bzw. Y-Achse. Die Arrow Length kann entweder konstant sein, oder anhand der Eigenschaften "Pressure", "Vorticity" oder "Speed" skaliert werden.
Streamlines
Hier können die Eigenschaften der Streamlines eingestellt werden:
-
Integration Method: Es stehen "Euler" und "Runke-Kutta zur Auswahl.
-
Step size for integration: Beschreibt den Abstand zwischen 2 "seed-points".
-
Grid Based: Gibt den Abstand zwischen 2 "seed-points" anhand eines regulären Grids an.
-
Evenly Based: Die seed-points werden automatisch anhand der Parameter "dsep" und "dtest" gewählt.
-
Interactive: Der User kann die seed-points durch klick auf den Canvas selbst wählen und auch wieder, durch klick auf den Button "Clear Selection", alle löschen .
Render Control
Hier kann der User auswählen, ob er den Vorder- oder Hintergrund rendern möchte. Des weiteren kann er wählen, ob das gerenderte Bild auf den linken, rechten oder auf den gesamten Canvas erscheinen soll. Es besteht auch die Möglichkeit, das fertige Bild mit den vorher grenderten zu mischen.
Foreground Color
Die Foreground Color beschreibt die Farbe der Arrows, bzw. der Streamlines. Der User kann einstellen, ob die Farbe konstant (Low Color) oder anhand der Eigenschaften "Pressure", "Vorticity" oder "Speed" zwischen der Low- bzw. High Color interpoliert werden soll. Die Farbinterpolation ist im Label rechts zu sehen.
Background Color
Die Background Color beschreibt die Farbe des Hintergrunds. Der User kann einstellen, ob die Farbe konstant (Cow Color) oder anhand der Eigenschaften "Pressure", "Vorticity" oder "Speed" zwischen der Low- bzw. High Color interpoliert werden soll. Die Farbinterpolation ist im Label rechts zu sehen.
Zoom
Hier kann in das Bild hinein- bzw. hinausgezoomt werden.
Legend
Durch klick auf den Menueintrag "Window->Legend" wird eine Legende der aktuellen Fore- und Background Color samt minimalen, mittleren und maximalen Wert angezeigt.
Bilder:

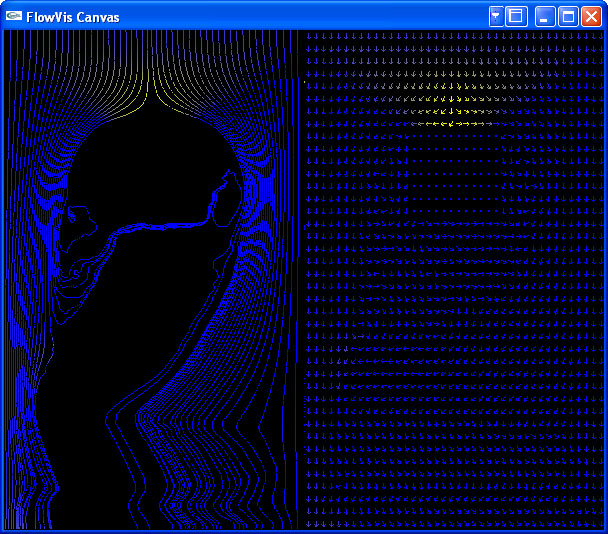

Links: Euler Streamlines, Color: Pressure; Rechts: Arrow plot, Color: Pressure

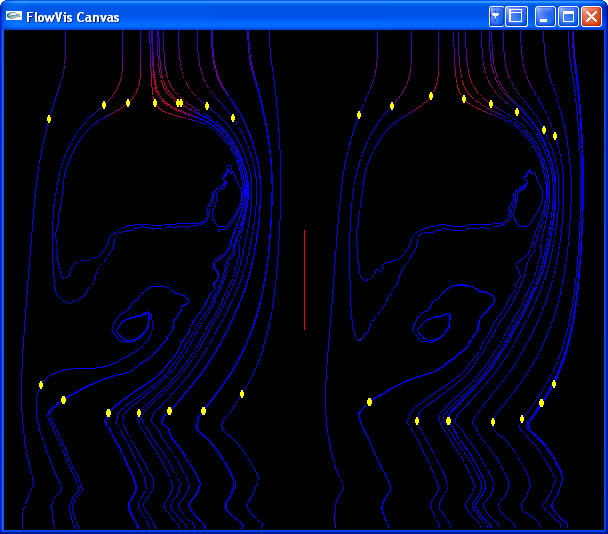

Links: Euler Streamlines, Color: Pressure, interactive seed-points; Rechts: Runge-Kutta Streamlines, Color: Pressure, interactive seed-points
Download
Hier können Sie das Programm downloaden.
