Funktionsweise

Volvis bietet ein sehr klar zu benutzendes GUI, das einfachste Bedienbarkeit ermöglicht.
Hierbei sollte man sich nicht von der spartanisch anmutenden Oberfläche täuschen lassen,
enthält das Programm doch einige durchdachte Effekte.

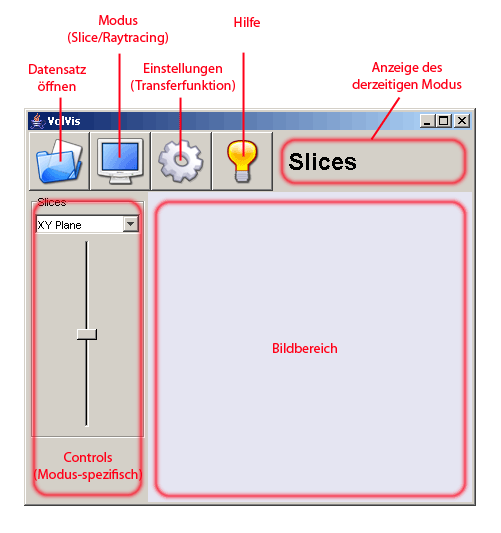

Hier ein Screenshot des graphischen User Interfaces, mit selbsterklärender Beschriftung::

Volvis ist denkbar einfach zu bedienen:

• Nachdem ein Datensatz geladen wurde
• kann mit dem Mode Switch Button zwischen
  • Slices und
  • Raytracing umgeschaltet werden.
• Die Controls in der linken ToolBar passen sich dem jeweiligen Modus kontextsensitiv an.
• Durch Click auf den Preferences Button wird die Transferfunktion angezeigt, die frei editiert werden kann
• Der Help Button bietet eine integrierte Mini-Hilfe

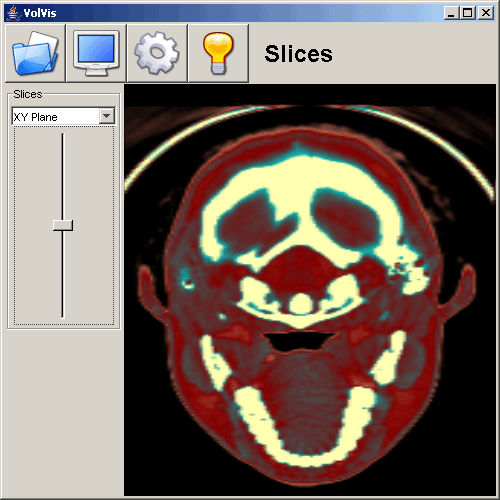

Slice Modus

• Die Controls im Slices Modus:
  • Eine ComboBox zur Wahl der Ebene (3 Grundebenen)
  • Ein Slider zur Wahl der Slice

Raycasting Modus

• Die Controls im Raycasting Modus:
  • Eine Checkbox, um zwischen schneller Vorschau und genauerem Rendering umzuschalten
  • Kontrolle mit der Mouse:
    • LEFT click + drag = Achsendrehungen
    • RIGHT click + drag = dritte Achse und Zoom

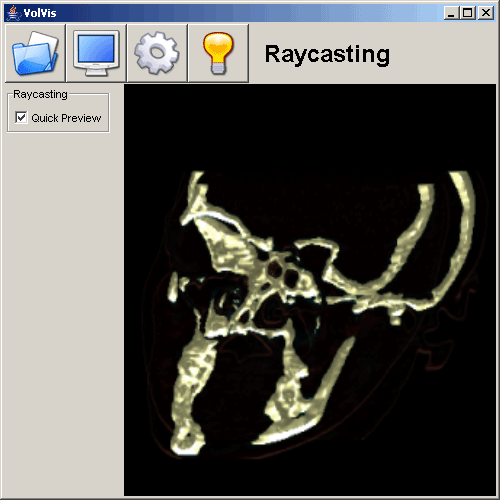

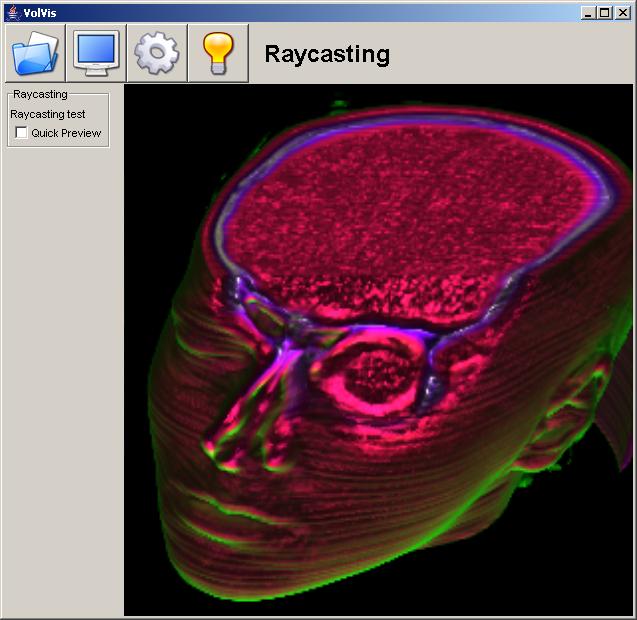

Der Quick Preview Modus im Raycast Modus:

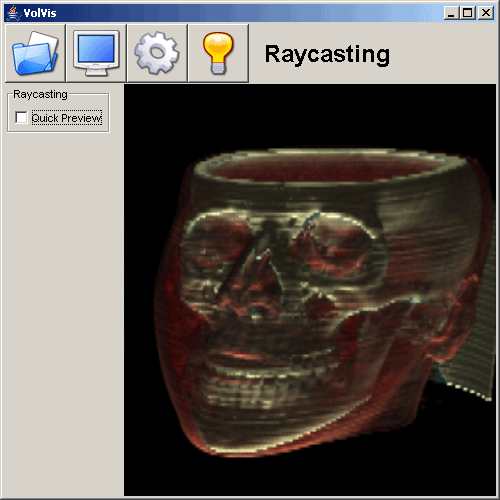

Raycasting:

Transferfunktion

• Das Histogramm (Editieren der Transferfunktion)
  • LEFT click = einen Controlpunkt markieren
  • RIGHT click = einen Controlpunkt löschen
  • CTRL + LEFT click = einen neuen Controlpunkt hinzufügen
  • Ein Slider steht zur Wahl des Alpha Wertes für den jeweils markieren ControlPoint zur Verfügung.
  • Änderungen in der Transferfunktion schlagen sich sofort in der Anzeige nieder.

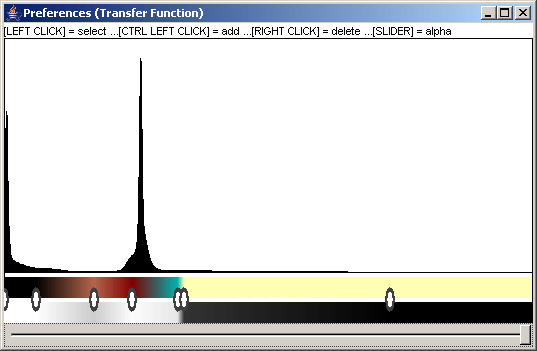

Die Transferfunktion:

Interaktive Einstellung der Transferfunktion

Das Transferfunktionsfenster ermöglicht eine individuelle Einstellung der Farbcodierung des Volumensdatensatzes.

Das Fenster

Im Zentrum des Fensters befindet sich eine Häufigkeitstabelle (Histogramm) der im Datensatz vorkommenden Samples.
Diese sind aufsteigend von links nach rechts sortiert.
Darunter findet sich die aktuelle Farbskala, wobei jedem Wert die direkt unter ihm befindliche Farbe zugeordnet wird.
Unter der Farbskala befindet sich die Skala der Opazitäten, mit deren Hilfe die Transparenz der einzelnen Schichten gesteuert werden kann.
Mit [Ctrl+Linksklick] kann man einen neuen Kontrollpunkt erzeugen. Im Farbauswahldialog kann man dem Kontrollpunkt einen Farbwert zuweisen, und mit dem Schieberegler am unteren Fensterrand die Transparenz festlegen.
Zwischen zwei Kontrollpunkten wird linear interpoliert.
Mit [Rechtsklick] können Kontrollpunkte wieder entfernt werden.
Ein [Linksklick] selektiert einen Kontrollpunkt; und man kann ihm eine neue Transparenz zuweisen.

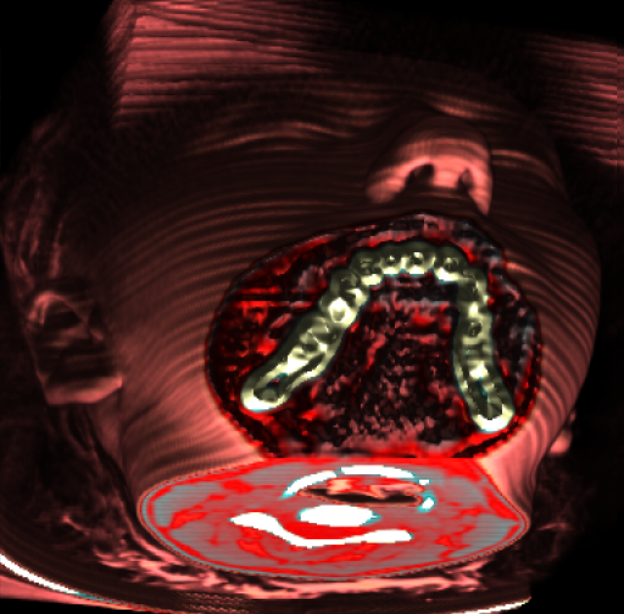

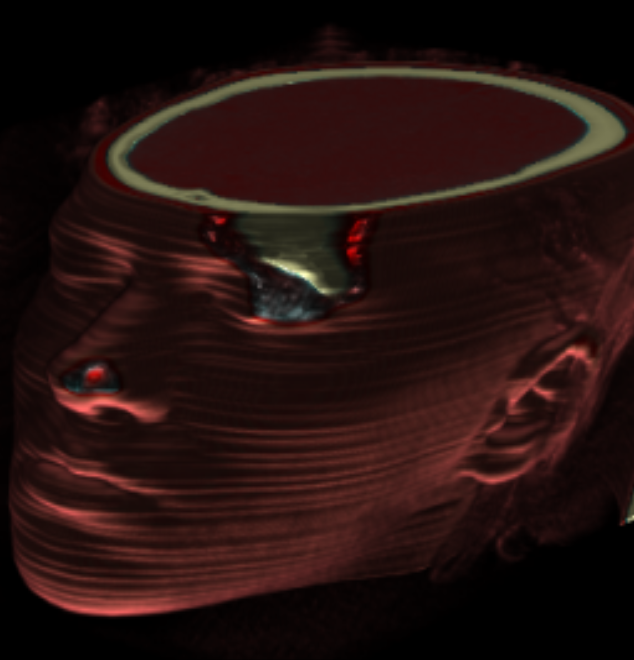

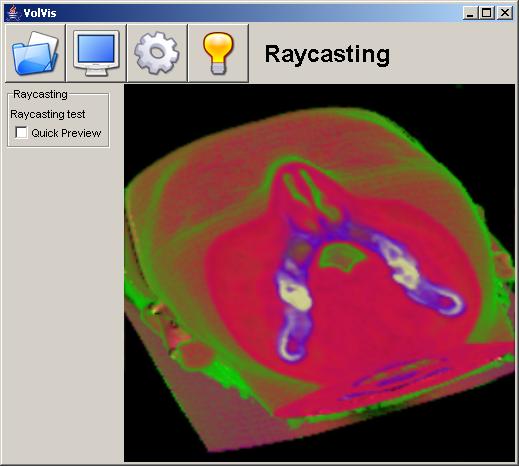

Beispielbilder
