FlowVis WS 2003 Visualisierung Übung Michael Kalkusch Peter Rautek |
|
|
Glyph-Darstellung |
|
|
|
|
Anzeigen der Vektoren, wobei die Fläche aller Vektoren gleich gross ist.
|
Anzeigen der Vektoren, wobei die Geschwindigkeit der Ströhung Einfluss auf die Fläche der Vektoren hat.
|
|
Brushing |
|
|

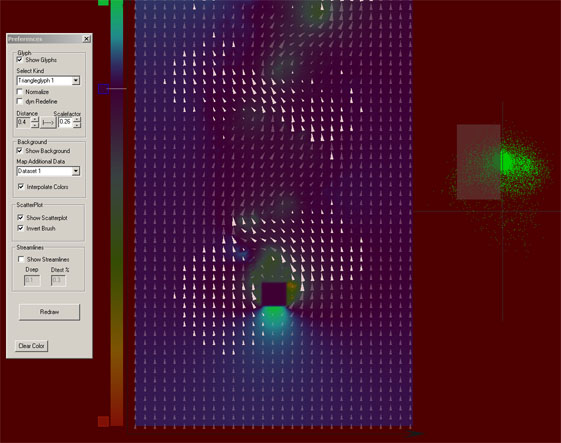

Invertieren der Brush. Anzeigen aller Vektoren, die ein linke Komponente hat. |
|
|

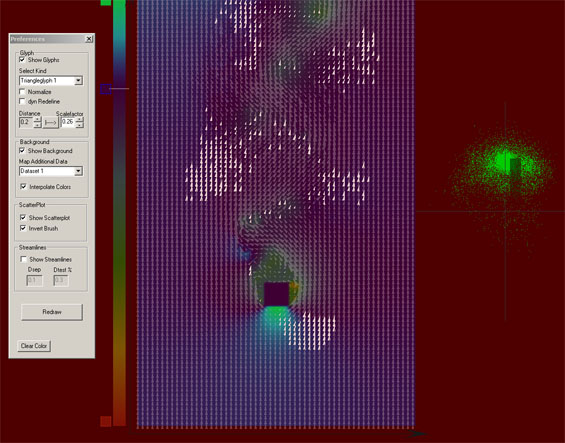

Invertieren der Brush. Anzeigen aller Vektoren, die ein rechte Komponente hat. |
|

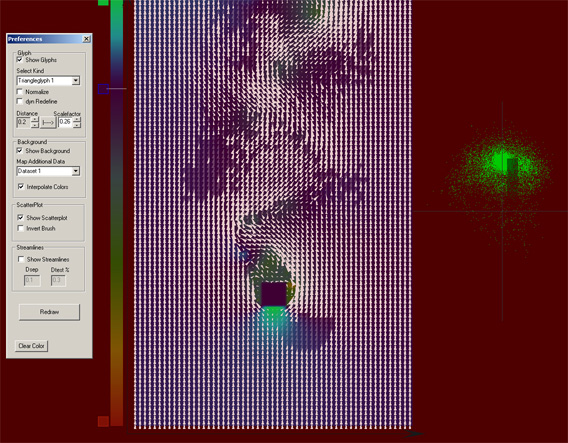

| Gleiche Einstellung wie zuvor, aber normale Brush. |
|
|
Color-Coding |
|
|
|
|

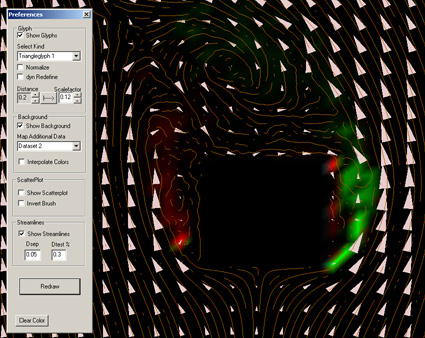

Anzeigen der Verwirbelung (Vorticity) mittels Color-Coding.
|

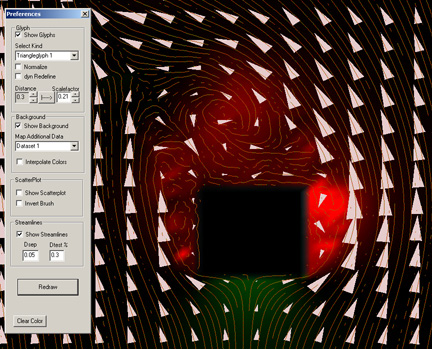

Anzeigen des Drucks statt der Verwirbelung, aber mit den gleichen Farbparametern.
|
|
Anzeigen des Drucks, aber mit den gleichen interpolierten Farbparametern.
|
|
|
Streamlines |
|
|
|
|

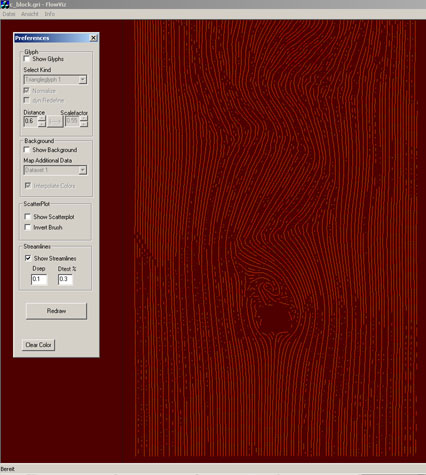

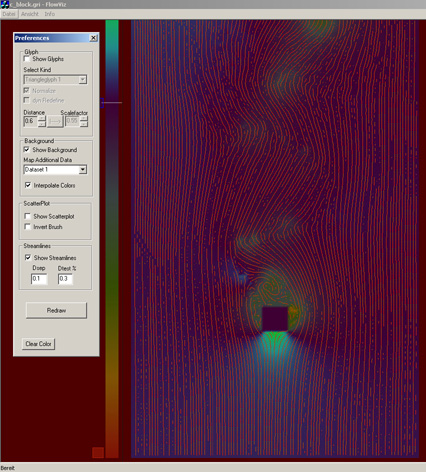

Nur Streamlines.
|

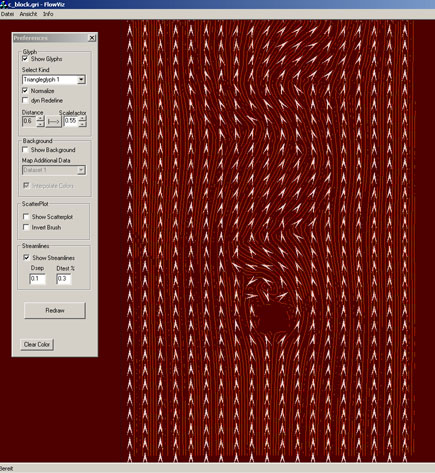

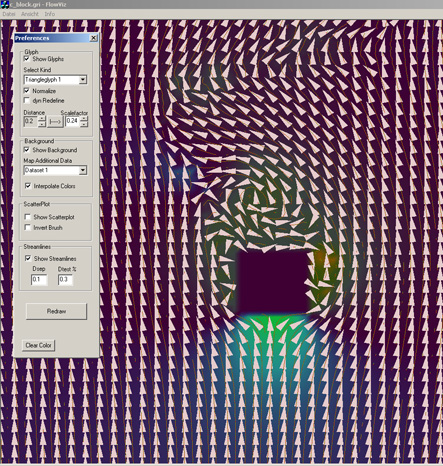

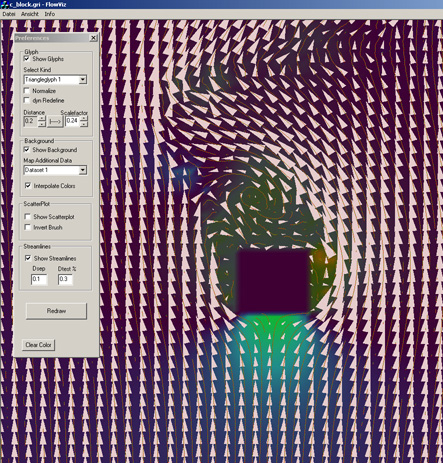

Streamlines mit Glyphs. |
|
|
| Streamlines mit Color-coding des Drucks im Hintergrund. | Streamlines und Glyphen mit Color-coding des Drucks im Hintergrund. |
|
|
|
|
Eine Beschreibung des GUIs finden sie im
Benutzer Handbuch.
Weitere Informationen über die Kalssen unter API Documentation |
|
