Strömungsvisualisierung

(c) by Christoph Berger 2000/01

Beschreibung

Flow ist ein Programm zur Visualisierung von 2-dimensionalen Strömungen. Dabei werden verschiedene Verfahren verwendet, wie z.B. das Codieren der Strömungsgeschwindigkeit in Pfeilen oder in Farben. Zusätzlich ist es noch möglich Strömungslinien darzustellen.

Installation

Flow entzippen und mit Java starten, es sind keine weiteren Installationshinweise zu beachten.

Daten

Die Datensätze müssen einem bestimmten Format entsprechen, ansonsten kann Flow nicht damit umgehen. Man benötigt zwei Files, eines mit der Beschreibung der Geometrie, und eines in dem die Strömungsgeschwindigkeitsdaten und eventuelle Zusatzdaten gespeichert sind. Eine genaue Beschreibung der beiden Files und wie diese zu handhaben sind befindet sich in README.

User interface

Das Menü:

File, Open: Zeigt ein Dialogfenster, mit dem das Datenfile geladen werden kann.
File, Exit: Verläßt das Programm.
Run, Arrows: Startet die Visualisierung nur mit Pfeilen mit den gewählten Optionen
Run, Color: Startet die Visualisierung mit Farbkodierung mit den gewählten Optionen
Run, Arrows + Color: Startet die Visualisierung mit Farb- und Pfeilkodierung mit den gewählten Optionen
Run, Grid: Startet die Darstellung von Strömungslinien mit den gewählten Optionen, die Startpunkte liegen auf einem Grid
Run, distance: Startet die Darstellung von Strömungslinien mit den gewählten Optionen, die Startpunkte liegen auf einem Grid, es wird der Mindestabstand Dsep von Startpunkten zu bereits vorhandenen Linien beachtet und die Strömungslinien werden so lange gezeichnet bis der Mindestabstand Dtest von den anderen Linien erreicht ist.
Run, evenly spaced: Startet die Darstellung von Strömungslinien mit den gewählten Optionen, es wird eine Linie gezeichnet, und von dieser ausgehend im Abstand Dsep werden neue Strömungslinienstartpunkte gewählt, und von diesen neuen Linien wieder, ..., Eigenschaft von Dtest wie oben

Options for Arrowplot:

fixed: Länge der Pfeile fix
scaled: Länge der Pfeile abhängig von Strömungsgeschwindigkeit
Length: Länge der Pfeile bei fixed, und Maximumlänge bei scaled
Distance: Abstand zwischen den Pfeilen in X und Y-Richtung
Range of Color: durch drücken dieses Buttons werden die Colorrangeänderungen übernommen und rechts daneben angezeigt, die Farbverläufe werden linear von min über mid bis max dargestellt
min: Farbe für die minimale Strömungsgeschwindigkeit in RotGrünBlau (Bereich 0 bis 255)
mid: Farbe für die mittlere Strömungsgeschwindigkeit in RotGrünBlau (Bereich 0 bis 255)
max: Farbe für die maximale Strömungsgeschwindigkeit in RotGrünBlau (Bereich 0 bis 255)

Dazwischen:

Color: durch drücken dieses Buttons werden die Farbänderungen für die Farbe der Pfeile und Strömungslinien übernommen und rechts daneben angezeigt, die Farbe ist in RotGrünBlau (Bereich 0 bis 255) anzugeben

Options for Streamlines:

Euler: Strömungslinien werden mit Eulerintegration berechnet
Runge Kutta: Strömungslinien werden mit Runge-Kutta Integration 2.Ordnung berechnet
Distance: Distanz zwischen den Startpunkten, wenn ein Grid verwendet wird
Legnth: Anzahl der Integrationsschritte wenn ein Grid verwendet wird
Dsep: Abstand zwischen den Strömungslinienstartpunkten
Dtest: Abstand zwischen den Strömungslinien, Abstand beim Endpunkt einer Strömungslinie
with Color: Strömungslinien werden über den Farbplot der Strömungsgeschwindigkeiten gelegt

Rechte Hälfte:

Hier wird das aktuelle Bild angezeigt.

Beispiele:

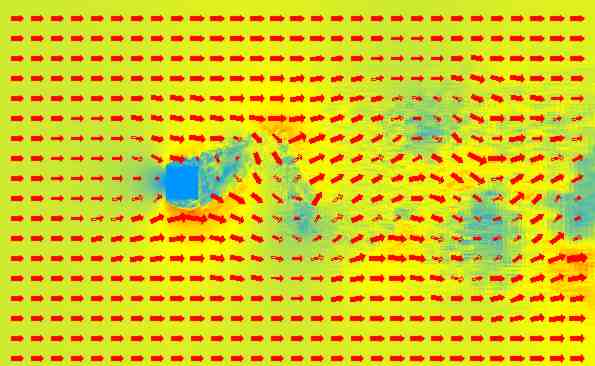

Farb und Pfeilkodierung

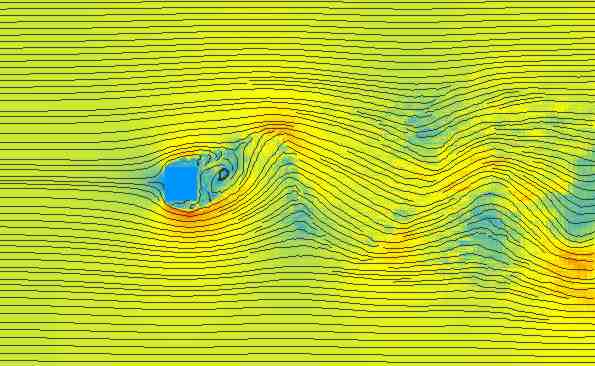

Farbkodierung und darüber Strömungslinien (evenly spaced)

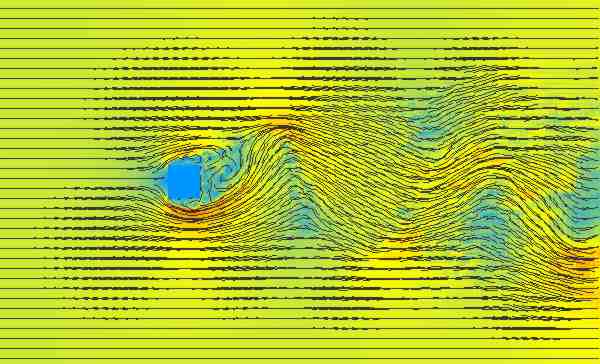

Farbkodierung und darüber Strömungslinien (Grid)
