LU Visualisierung 1999 - Beispiel 1

Niko Popitsch, 9426708, e9426708@stud2.tuwien.ac.at

[download executable]

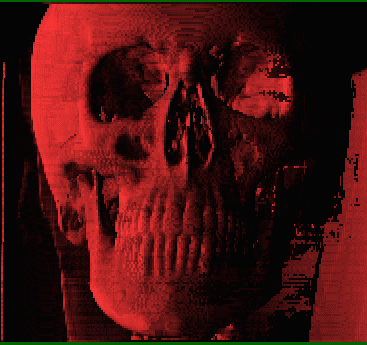

Es handelt sich hierbei um ein Volumensvisualisierungs Programm, das die im Paper von Marc Levoy (Marc Levoy, "Display of Surfaces from Volume Data", IEEE Computer Graphics and Applications, Vol. 8(3), pp. 29-37, Feb.1987) angegebenen Formeln zur Volumensvisualisierung implementiert.

Implementiert wurde folgendes:

trilinear interpolation
raycasting
back2front compositing
isovalue contour surface classification (bei Angabe nur einer Transferfunktionen)
region boundary surface classification (bei Angabe mehrerer Transferfunktionen)

Als shading-technik wurde das von Phong entwickelte Verfahren verwendet.
Slicing war bereits implementiert, wurde aber in der vorliegenden Version entfernt.

INI Dateien

Die Parameter für die Bilderstellung werden mittel INI-Datei an das Programm übergeben.
Die Ini-Dateien können folgende Parameter enthalten:

Name der Datensatz-Datei
Name der Ausgabedatei (die Nummer des erzeugten Bildes wird vorangestellt)
Die Farbe die ein Pixel erhalten soll, falls der Strahl den Datensatz nicht trifft (optional)
eine (oder mehrere) Transferfuntion(en)
den Augpunkt
einen Normalvektor zum Sichtvektor der in die x-richtung des Bildes zeigt (optional)
eine Schrittweite, die die samplesize angibt (optional)
die Anzahl der Zeilen die gerendert werden sollen (optional)

Angabe einer Transferfunktion

Transferfunktionen müssen in der folgenden Art angegeben werden:

trans: f_v:? r:? op:? (R:? G:? B:?)

wobei für die ? die entsprechenden Werte einzufügen sind (Ausser op alles ganzzahlige Werte !).

Angabe des Augpunktes

Der Augpunkt wird auf die folgende Art angegeben:

view: x:? y:? z:?

(alle Werte ganzzahlig !)

Interpolation einstellen

Die Trilineare Interpolation kann wie folgt eingestellt werden:

interpol: yes

(standard: keine Interpolation !)

Blöcke

Eine INI-Datei kann auch mehrere Bilder erzeugen (der Ausgabedatei wird die Nummer des erzeugten Bildes vorangestellt). Dazu werden Transferfunktionen, Augpunkte und Normalvektoren, sowie Schrittweiten in Blöcken angegeben die mit "end" zu beenden sind.
Die INI-Datei ist schliesslich mit "end." zu beenden.

Kommentare

Sämtliche mit "#" beginnende Zeilen werden als Kommentare aufgefasst und ignoriert.

Beispiel

Eine Beispiel INI-Datei soll die Angabe aller Parameter verdeutlichen:

dataset: E:\Uni\vis\raycast\skewed_head.dat

output: big-one.tga

background: R:0 G:0 B:100




trans: f_v:1500 r:2 op:1 (R:0 G:100 B:150)

view: x:200 y:128 z:85

step: 1.0

end



trans: f_v:1500 r:2 op:1 (R:0 G:100 B:150)

trans: f_v:1800 r:2 op:1 (R:0 G:100 B:150)

view: x:120 y:128 z:150

step: 1.0

maxrows: 50

end



end.

Der Programmaufruf erfolgt dann durch Angabe der INI Datei als Kommandozeilenparameter:
finalcountdown ini-datei.ext

erstellt (wirklich ganz und gar) am 1. Dezember 1999
