RadialView

Informationsvisualisierung UE
Thomas Rauscher, 9625508, SS 2006

Implementierung der Visualisierung aus:

Focus+Context Display and Navigation Techniques for Enhancing Radial, Space-Filling Hierarchy Visualizations John Stasko and Eugene Zhang
GVU Center and College of Computing
Georgia Institute of Technology
ftp://ftp.cc.gatech.edu/pub/gvu/tech-reports/2000/00-12.pdf

Einleitung

Das Programm implementiert die Visualisierung aus dem oben genanten Paper. Der Vorschlag wurde in einigen Punkten geändert/erweitert:

• Kleine Elemente werden zusammengefasst und grau gezeichnet. Das Paper schlägt vor, diese während der Animation nicht zu zeichnen doch das ergibt sehr große Lücken bei Verzeichnissen mit sehr vielen kleinen Dateien
• Während der Animation werden die Segmente normal gezeichnet, danach wird eine Anti-Aliasing Zeichenfunktion benutzt.
• Es wurde eine "Random Color" Funktion eingebaut um die Darstellung etwas interessanter zu machen.

Bedienung

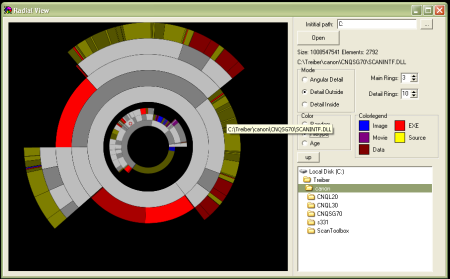

Nach dem Start der Software kann unter "Initial path:" ein Pfad ausgewählt werden. Mit einem Klick auf "Open" wird diese Pfad rekursiv eingelesen und in der gewählten Darstellung angezeigt. Durch einen Klick auf ein Kreissegment wird die entsprechende Datei/das Verzeichnis in den Fokus geholt.

Alle Übergänge werden fließend dargestellt. Es kann auch direkt ein Verzeichnis im begleitenden Verzeichnisbrowser ausgewählt werden.

Verschiedene Darstellungen

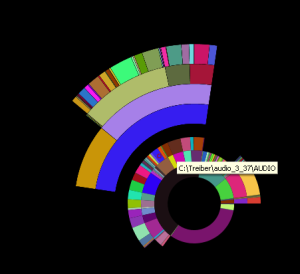

Angular Detail

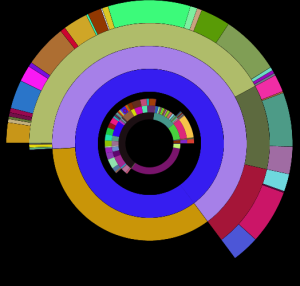

Detail Outside

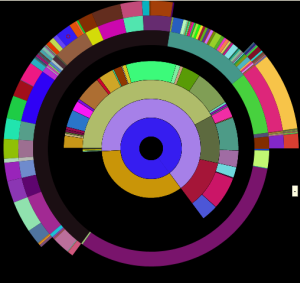

Detail Inside

Download

Programm: radview.zip

Sourcecode: radview_src.zip

Zusätzlich werden die Bibliotheken von Graphics32 http://www.graphics32.org/ und TNT http://www.link-rank.com/tnt.htm benötigt.
